Konstruksi Baterai

Sahabat Pecinta Otomotif, setelah kita ketahui apa itu aki atau baterai, fungsi baterai, serta perbedaan antara aki basah dan aki kering, selanjutnya kita beralih ke penjelasan tentang konstruksi baterai beserta penjelasan komponen tersebut. Untuk itu mari kita ikuti penjelasan di bawah tentang konstruksi baterai.

Baterai terdiri dari beberapa komponen antara lain : Kotak baterai, terminal baterai, elektrolit baterai, lubang elektrolit baterai, tutup baterai dan sel baterai. Dalam satu baterai terdiri dari beberapa sel baterai, tiap sel menghasilkan tegangan 2 - 2,2 V. Baterai 6 V terdiri dari 3 sel, dan baterai 12 V mempunyai 6 sel baterai yang dirangkai secara seri.

Tiap sel baterai mempunyai lubang untuk mengisi elektrolit baterai, lubang tersebut ditutup dengan tutup baterai, pada tutup terdapat lubang ventilasi yang digunakan untuk mengalirkan uap dari elektrolit baterai. Tiap sel baterai terdapat plat positip, saparator dan plat negatip, plat positip berwarna coklat gelap (dark brown) dan plat negatip berwarna abu-abu metalik (metallic gray).

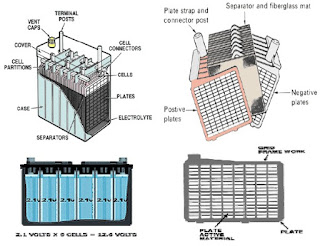

Gambar : Konstruksi Baterai

Elektrolit Baterai

Elektrolit baterai merupakan campuran antara air suling (H2O) dengan asam sulfat (SO4), komposisi campuran adalah 64 % H2O dan dan 36 % SO4. Dari campuran tersebut diperoleh elektrolit baterai dengan berat jenis 1,270.

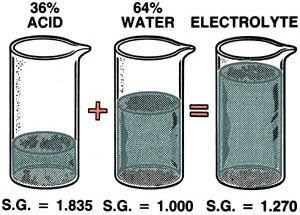

Gambar: Komposisi Elektrolit Baterai

Kotak Baterai

Wadah yang menampung elektrolit dan elemen baterai disebut kotak baterai. Ruangan didalamnya dibagi menjadi ruangan sesuai dengan jumlah selnya. Pada kotak baterai terdapat garis tanda upper level dan lower level , sebagai indicator jumlah elektrolit.

Sumbat Ventilasi

Sumbat ventilasi ialah tutup untuk lubang pengisian elektrolit. Sumbat ini juga berfungsi untuk memisahkan gas hidrogen (yang terbentuk saat pengisian) dan uap asam sulfat di dalam baterai dengan cara membiarkan gas hidrogen keluar lewat lubang ventilasi, sedangkan uap asam sulfat mengembun pada tepian ventilasi dan menetes kembali ke bawah.

Gambar: Kotak dan Sumbat Baterai

Bagaimana sahabat jagonaotomotif, semoga dengan penjelasan tentang materi konstruksi baterai dapat menambah pengetahuan kita di dunia otomotif khususnya pengetahuan tentang baterai atau aki.
